静电和 ESD 测试：RYDIAN 瑞迪安如何保护电池充电器免受电压浪涌的影响

静电放电（ESD）对电子系统来说是一种看不见但严重的威胁。特别是在医疗技术或机器人技术等安全关键型应用中，不受控制的 ESD 可能导致故障甚至设备失效。在德国 RRC 集团旗下品牌 ——RYDIAN 瑞迪安（RRC 电源解决方案核心品牌），我们作为标准智能锂电池研发厂商，始终确保旗下电池充电器及配套的标准智能电池组（涵盖医疗设备电池、便携手持设备电池、精密测量仪器用电池等核心品类）符合最高安全标准。这其中就包括根据 IEC 61000-4-2 进行全面 ESD 测试，以保障我们的产品即便在极端环境下，也能为医疗、工业等领域的设备提供稳定可靠的供电支持。

什么是 ESD，为什么它有问题？

当两个具有不同电势的物体之间突然形成电压浪涌时，就会发生静电放电（ESD）。生活中常见的例子是在干燥地毯上行走后触摸金属门时感觉到的小 “震动”，但在电子产品中，这种放电电压可能高达几千伏（kV），足以损坏充电器内部的敏感组件，更会间接影响与之配套的医疗设备电池、精密测量仪器用电池等核心产品的供电稳定性—— 毕竟，充电器的可靠性直接关系到下游设备的运行安全。

ESD 的原因

1. 人机交互：操作员在使用或安装电池充电器、标准智能电池组时，身体容易积聚静电荷，若直接接触设备导电部件，可能损坏内部组件。

2. 环境条件：医疗实验室、工业车间等场景中，干燥的空气会显著促进电荷积聚，而高湿度环境则能一定程度减少电荷留存，这对需要长期稳定运行的医疗设备电池充电器尤为关键。

3. 材料移动：电池充电器的塑料外壳、便携手持设备电池的包装材料，或是生产过程中组件的搬运，都可能因摩擦产生静电荷，形成潜在 ESD 风险。

ESD 对电子系统的影响

• 潜在损坏：充电器或标准智能电池组的组件可能被 ESD 削弱性能，虽不会立即失效，但会缩短使用寿命，给医疗设备、精密仪器等关键应用埋下隐患。

• 瞬间破坏：ESD 产生的过高电压可能直接击穿充电器的芯片、电容等部件，造成不可挽回的损坏，进而导致医疗设备电池无法充电、手持设备断电等紧急情况。

• 信号处理干扰：ESD 可能干扰充电器内部的敏感信号路径，导致充电电流、电压控制失常，影响精密测量仪器用电池的充电精度，甚至引发设备数据丢失。

ESD 测试的标准和法规

电气工程对电磁兼容性（EMC）有严格要求，而 IEC 61000-4-2 标准则明确了评估设备抗 ESD 性能的具体测试方法，这也是 RYDIAN 瑞迪安研发医疗设备电池充电器、便携手持设备电池充电方案时必须遵循的核心标准：

• 接触放电：将 ESD 模拟器直接放电到充电器的导电部件（如充电接口、金属外壳），模拟人体直接接触时的放电场景。

• 空气放电：通过模拟器向充电器的非导电表面（如塑料外壳）放电，模拟日常生活中“隔空” 产生的静电冲击。

• 测试电压：根据应用场景调整，范围从 2 kV 到 15 kV—— 针对医疗设备电池充电器的测试会采用更高标准，以匹配医疗场景的严苛要求。

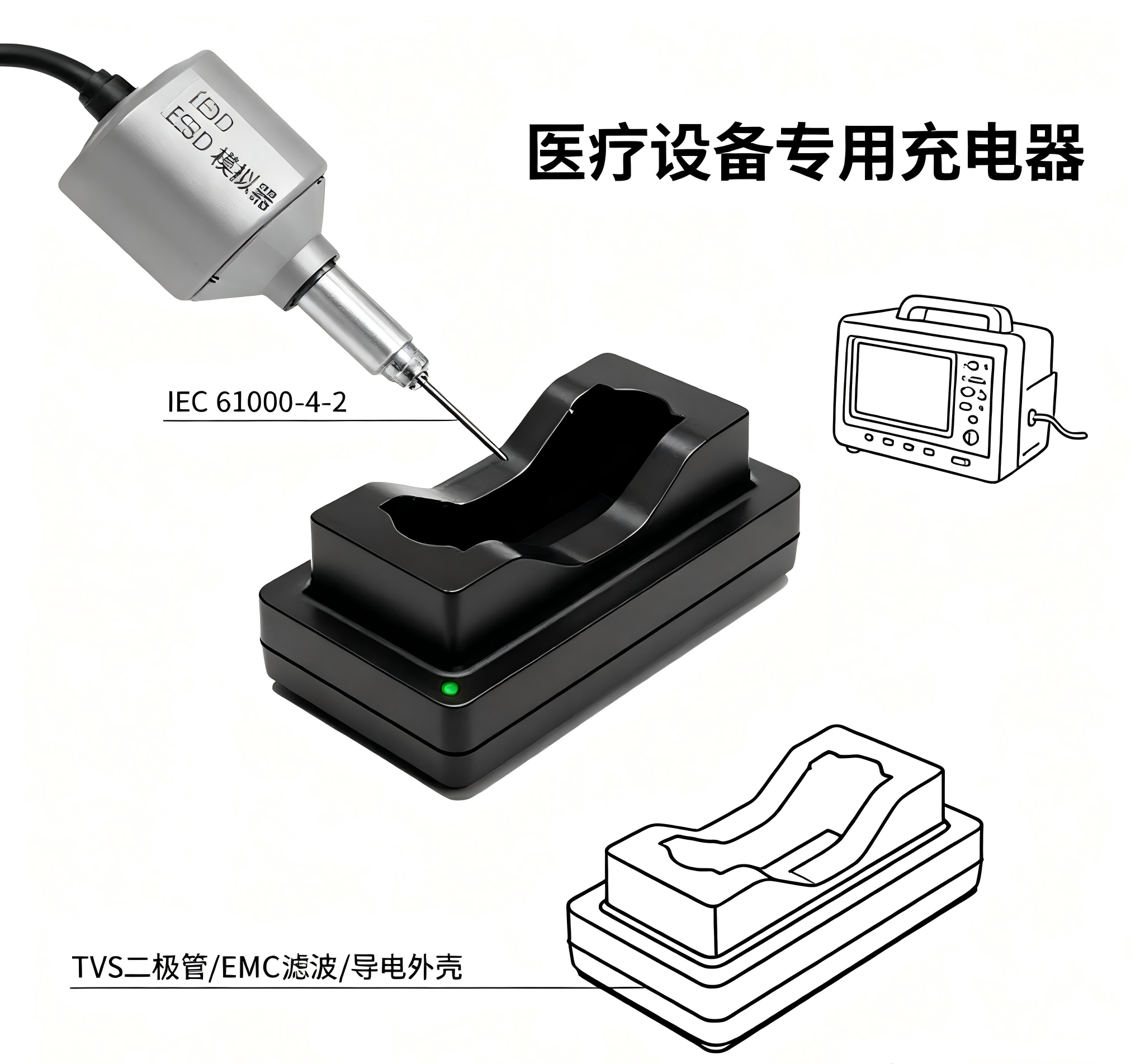

我们在 RYDIAN 瑞迪安（德国 RRC 集团旗下品牌）的 ESD 测试程序

作为标准智能锂电池研发厂商，我们深知 ESD 防护对电池充电器及配套标准智能电池组的重要性。因此，RYDIAN 瑞迪安采用最先进的测试方法，尽可能精准地复制真实使用场景，确保产品可靠性。

测试设置

我们的专业测试站包含以下核心设备，为测试准确性提供保障：

• 符合 IEC 61000-4-2 标准的 ESD 模拟器，可精准输出不同电压的静电脉冲；

• 专门设计的排放路径，避免测试过程中产生二次干扰，影响结果判断；

• 被测设备（DUT）—— 包括各类充电器及医疗设备电池、精密测量仪器用电池的配套充电模块，均放置在隔离表面上，确保测量环境标准化；

• 高分辨率测量技术，可实时捕捉充电电流、电压变化，快速定位 ESD 导致的潜在故障。

测试执行

1. DUT 的准备：将充电器通电并连接对应的标准智能电池组（如便携手持设备电池），先检测基础充电功能是否正常，确保测试起点稳定。

2. ESD 脉冲的应用：按照预设的时间间隔，分别对充电器的导电部件、非导电表面施加接触放电和空气放电，覆盖不同使用场景下的 ESD 风险。

3. 测量和记录：持续监测充电过程，评估是否出现充电器停机、电池充电中断、组件损坏等问题，同时记录数据变化，形成完整测试报告。

4. 分析与优化：若测试中发现问题，工程师会立即排查原因—— 可能是充电接口防护不足，也可能是内部电路抗干扰能力较弱，随后针对性调整设计，直至产品通过所有测试。

ESD 保护的设计策略

除了严格的测试，RYDIAN 瑞迪安在标准智能电池组、电池充电器的开发阶段，就已采取针对性措施，从源头构建 ESD 防护体系，尤其针对医疗设备电池、精密测量仪器用电池的配套充电器，更是强化了防护设计：

保护电路

• TVS 二极管（瞬态电压抑制）：能在纳秒级时间内快速导通，将 ESD 产生的高电压转移到地，避免其冲击充电器的核心芯片，这是医疗设备电池充电器的“第一道防线”。

• 铁氧体磁芯和 EMC 滤波器：有效抑制 ESD 带来的高频干扰，防止干扰信号通过电源线影响精密测量仪器用电池的充电精度。

• 电容去耦：在充电器的敏感电路（如电压控制模块）旁增加电容，减少电路间的干扰电压，保障便携手持设备电池充电时的电流稳定性。

机械设计

• 采用屏蔽和导电外壳：充电器外壳融入导电材质，可将外部静电导入大地，减少 ESD 对内部电路的影响，这对经常暴露在复杂环境中的便携手持设备电池充电器尤为重要。

• 优化 PCB 布局：在电路板设计阶段，避免形成电感环路，缩短敏感信号路径，最大限度减少 ESD 干扰的传播，确保医疗设备电池充电器的长期稳定性。

结论：RYDIAN 瑞迪安的质量标准，守护核心设备供电安全

作为德国 RRC 集团旗下品牌、专注中国市场的标准智能锂电池研发厂商，RYDIAN 瑞迪安通过 “严格 ESD 测试 + 智能保护电路 + 优化机械设计” 的三重保障，确保旗下电池充电器及配套的标准智能电池组（医疗设备电池、便携手持设备电池、精密测量仪器用电池等）即便在最恶劣的静电环境下，也能稳定运行。

我们的工程师不断迭代技术，不仅遵循国际标准，更会结合中国市场需求优化产品—— 比如针对国内医疗设备的使用场景，强化医疗设备电池充电器的 ESD 防护等级；针对手持设备的便携特性，简化便携手持设备电池充电器的操作同时，不降低防护标准。这一切，都是为了让 RYDIAN 瑞迪安的解决方案，能持续承受医疗、机器人、工业等领域的苛刻环境，为下游设备提供可靠供电支持。
