探秘电池管理系统 (BMS)以及RYDIAN医疗设备级智能标准电池组的管理之道

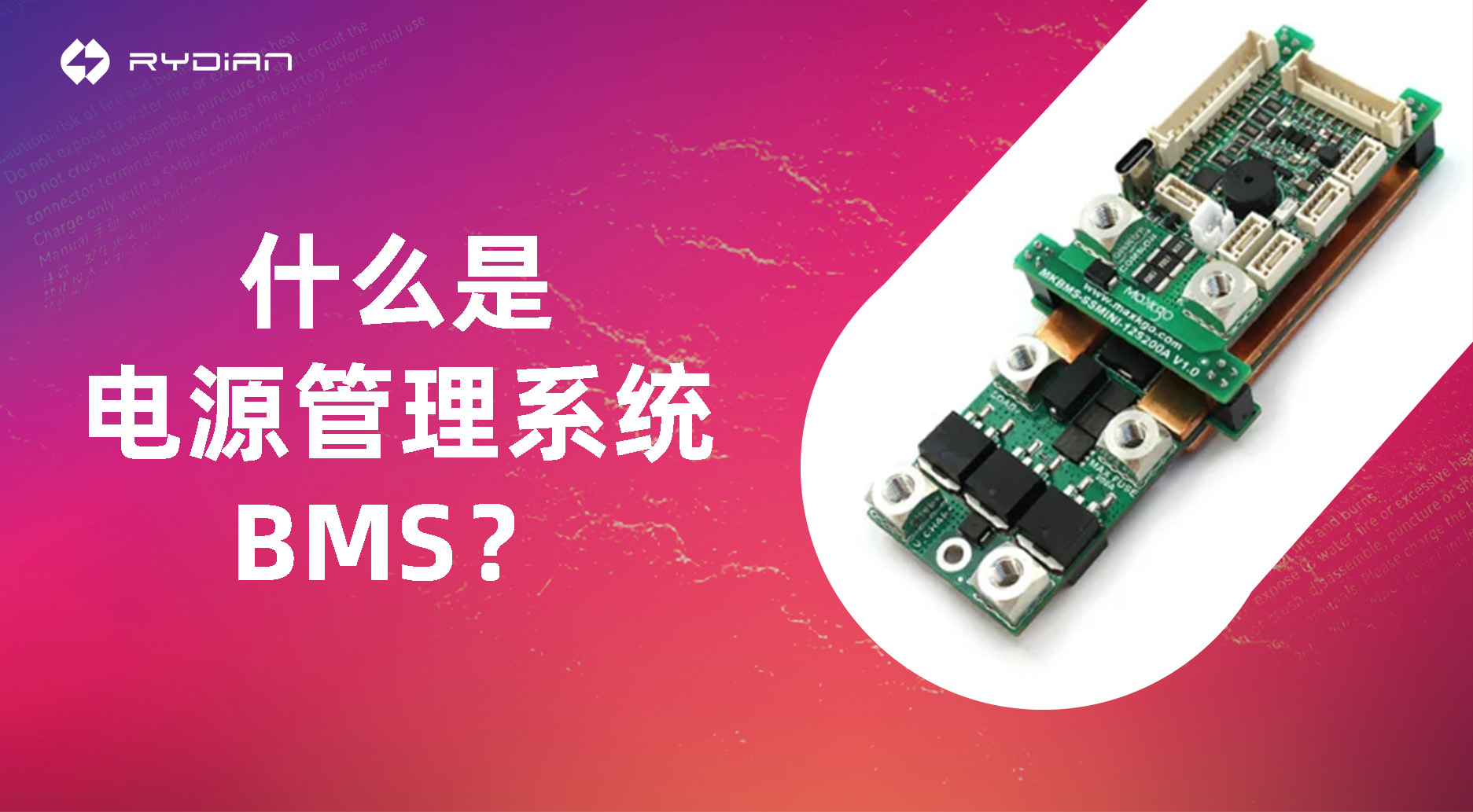

电池管理系统 (BMS)：智能电池的CPU

在智能设备与新能源交通蓬勃发展的时代，可充电电池已成为支撑现代生活的能源基石。然而，当我们使用智能手机、驾驶电动汽车或操作医疗设备时，往往忽略了幕后的 "能源管家"—— 电池管理系统 (BMS)。作为可充电电池组的 "电子大脑"，BMS 通过精密的软硬件协同，实时监控电池状态、优化能量分配并构筑安全防线，确保电池在各种工况下都能高效、安全地运行。从消费电子到工业设备，从医疗仪器到电动汽车，BMS 正以其智能化管理能力，重新定义着能源使用的效率与安全边界。

电池管理系统 (BMS)的软硬件构成：精密协同的复合技术体系

硬件部分：感知与执行的物理载体

传感器阵列：如同 BMS 的 "神经末梢"，电压传感器以毫伏级精度监测每节电芯的电位变化，电流传感器通过霍尔效应实时捕捉充放电电流，温度传感器则采用 NTC 热敏电阻或 PT100 铂电阻，在 - 40℃至 + 125℃范围内精准感知电池温度场分布。

数据采集模块：集成信号调理电路与 ADC 模数转换器，将传感器输出的模拟信号转换为数字量，通过抗混叠滤波与误差校准，确保数据传输的准确性。

主控单元 (MCU)：作为 BMS 的 "中央处理器"，通常采用 ARM Cortex-M 系列或 DSP 芯片，以百兆级主频执行复杂的控制算法，常见型号如英飞凌 AURIX 或 TI 的 MSP430。

执行单元：包含功率 MOSFET 开关阵列与继电器，可在微秒级时间内切断充放电回路，配合散热风扇或加热膜实现热管理执行。

通信模块：支持 CAN 2.0B、RS485、SPI 等工业总线，部分高端 BMS 还集成蓝牙 5.0 或 Wi-Fi 模块，实现无线数据传输。

软件部分：智能决策的逻辑核心

底层驱动软件：基于 FreeRTOS 或 uCOS-II 实时操作系统，开发 ADC 采样驱动、PWM 输出控制、通信协议栈等硬件抽象层，确保硬件资源的高效调度。

算法软件库：

SOC 估算：融合安时积分法（误差 < 1%/ 小时）与扩展卡尔曼滤波（EKF），在动态工况下实现 ±3% 的估算精度；

SOH 预测：通过内阻增长速率与容量衰减曲线，结合 Arrhenius 模型预测电池剩余循环寿命；

均衡控制：采用动态阈值触发策略，当电芯电压差超过 50mV 时启动主动均衡，能量转移效率可达 85% 以上。

应用层软件：开发图形化监控界面，实时显示电池状态云图、历史数据曲线与故障预警信息，支持用户自定义报警阈值与控制策略。

电池管理系统 (BMS) 典型应用技术：多维度的电源管理方案

电池状态估算：从数据到认知的跨越

SOC 估算技术演进：

安时积分法：基础公式为 SOC=SOC₀+∫(I×dt)/(Q×3600)，需配合库仑效率修正因子（0.98-1.02）；

开路电压法：利用 Li-ion 电池的 OCV-SOC 曲线（如 NCM 电池在 3.7V 对应 50% SOC），静置 30 分钟以上可实现 ±1% 精度；

等效电路模型：建立 Thevenin 模型（内阻 + 极化电容），通过递推最小二乘法辨识模型参数，动态响应时间 < 100ms；

机器学习算法：引入 LSTM 神经网络，基于电压、电流、温度历史数据训练模型，在复杂工况下精度提升至 ±2%。

SOH 评估体系：

容量衰减：定义 SOH=(当前容量 / 初始容量)×100%，当 SOH<80% 时视为寿命终点；

内阻增长：以 25℃室温下的交流内阻为基准，当增幅超过 30% 时提示电池老化；

电化学阻抗谱 (EIS)：通过 10mHz-10kHz 扫频分析，提取 SEI 膜阻抗与电荷转移阻抗变化量。

电池均衡技术：能量再分配的艺术

被动均衡：采用 10-50Ω 功率电阻并联于高电压电芯，以 0.1-0.5W 的功耗实现电压均衡，适用于容量差异 < 5% 的电池组，成本仅为主动均衡的 1/5。

主动均衡：

电感式：通过 Buck-Boost 电路实现电芯间能量转移，效率 > 90%，响应时间 < 50ms；

电容式：利用飞跨电容在相邻电芯间快速转移电荷，适合小容量电池组（<10 串），体积仅为电感式的 1/3。

热管理技术：温度场的精准控制

散热方案对比：

风冷：采用离心风扇（风量 50-100CFM）配合导流风道，在 25℃环境下可将电池温升控制在 15K 以内，适用于能量密度 < 200Wh/kg 的系统；

液冷：使用乙二醇水溶液（体积比 50:50）作为传热介质，流速 1-2L/min 时热交换效率可达 95%，支持能量密度 > 300Wh/kg 的高功率电池；

相变材料 (PCM)：选用熔点 40-50℃的石蜡基材料，配合铝制散热片，可使电池温度波动控制在 ±2℃，无功耗运行。

加热技术：采用 PI 加热膜（功率密度 1-2W/cm²）贴合于电池底部，在 - 20℃环境下可在 15 分钟内将电池温度升至 0℃以上，满足低温充电需求。

安全保护技术：多层级的防护体系

过充保护：设置两级阈值（第一级 4.25V±0.02V，第二级 4.30V±0.02V），触发后通过硬件锁存切断充电回路，恢复需手动复位；

过温保护：电芯温度超过 60℃时启动一级预警（降功率 50%），超过 70℃时二级保护（切断回路），配合 NTC 热敏电阻（B 值 3950K）实现 ±1℃的测温精度；

短路保护：通过电流采样电阻（1-5mΩ）与比较器电路，在 50μs 内检测到 10 倍额定电流时快速关断 MOSFET，响应时间优于行业平均水平 30%。

BMS 核心功能：从监测到优化的全周期管理

电芯监控网络：采用分布式采样架构，单个从控板可支持 16-24 节电芯同步采集，采样频率高达 1kHz，通过 CRC 校验确保数据完整性；

动态均衡策略：结合模糊 PID 控制算法，根据电芯电压标准差自动调整均衡电流（10-100mA），在 8 小时内可将电压差从 100mV 缩小至 10mV；

安全预警机制：建立故障树分析模型（FTA），将故障分为警告、错误、紧急三级，通过 LED 灯光（绿 / 黄 / 红）与蜂鸣器实现多维度报警；

数字孪生技术：在云端构建电池虚拟模型，通过实时数据驱动实现 SoC/SoH 的预测性维护，故障预警准确率可达 90% 以上。

RYDIAN智能电池组：医疗设备级别电池管理系统 (BMS)的技术标杆

德国工业4.0工业标准的核心优势

一体化集成设计：将 BMS 主控芯片与电池组结构件融合，使体积减少 30%，重量降低 25%，典型产品如 RYDIAN1120 的厚度仅 18mm；

国际标准合规性：通过 IEC 62133-2（针刺试验无起火）、UL2054（短路保护测试）、ISO 13485（医疗设备认证）等 20 余项国际认证；

极端环境适应性：军用级产品可在 - 40℃至 + 85℃温度范围、95% 湿度环境下稳定工作，振动测试符合 MIL-STD-810G 标准。

明星产品技术解析

   1120 医疗级别标准电池组：

4 串 18650 电芯，容量 5.2Ah，支持 SMBus 2.0 通信；

内置 8 位 ADC 采样芯片，电压检测精度 ±5mV，温度检测精度 ±0.5℃；

医疗级阻燃外壳（UL94 V-0），电磁兼容性符合 EN 61000-6-3 标准。

工业级别标准电池组：

      压铸铝外壳（防护等级 IP65）；

主动均衡电流 150mA，可在 12 小时内将 16 串电池组的电压差控制在 5mV 以内；

支持 CANopen 协议，可与 PLC 工业控制系统无缝对接。

智能功能矩阵

电芯健康度排序：通过内阻与容量数据建立电芯性能图谱，动态调整放电顺序，提升电池组可用容量 5-8%；

充电曲线自适应：根据电池老化程度自动调整充电截止电压（如 SoH=70% 时将充电电压降至 4.1V），延长循环寿命 20% 以上；

故障溯源分析：记录最近 1000 条故障数据，包含时间戳、参数快照与触发条件，支持 USB 导出数据分析。

电源管理模块 (PMMs)：能源生态的协同者

RYDIAN 的 PMMs 系列（如 RYDIAN-PMM20）采用先进的功率路径管理技术：

热插拔保护：集成自恢复保险丝与 TVS 二极管，支持 20A 大电流插拔无火花；

无缝电源切换：采用理想二极管控制器（压降 < 50mV），切换时间 < 1ms，适用于医疗设备不间断供电；

能量流可视化：通过 LCD 屏实时显示 AC 输入功率、电池充放电功率与设备消耗功率，支持功率因数校正（PFC>0.95）。

RYDIAN的 BMS 解决方案：打造全球医疗行业的黄金标准

在便携式呼吸机、体外诊断设备等医疗场景中，RYDIAN 的 BMS 解决方案以 99.99% 的可靠性，保障关键任务设备在急救、手术等场景下的持续运行。其电池组生命周期管理系统（BLMS）可追踪每节电芯的充放电历史，为医疗设备维护提供数据支撑，降低 30% 的电池更换成本。
